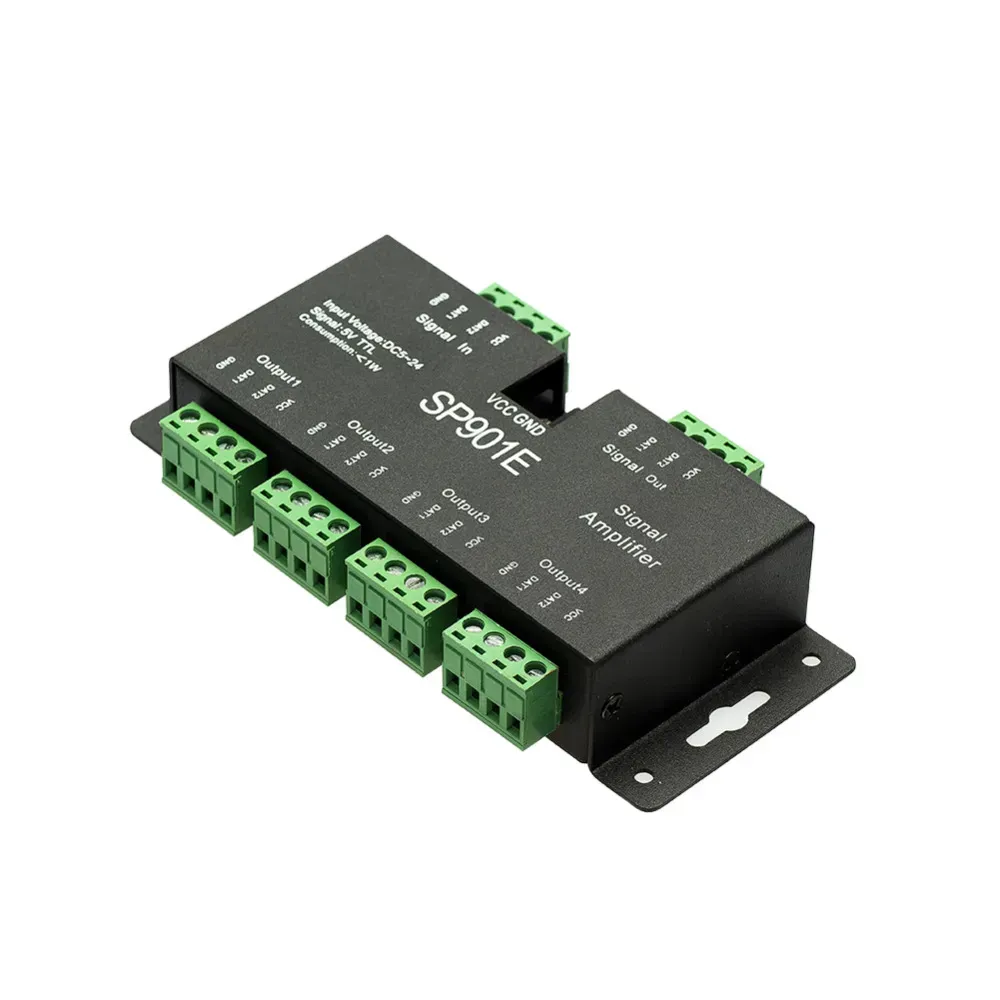

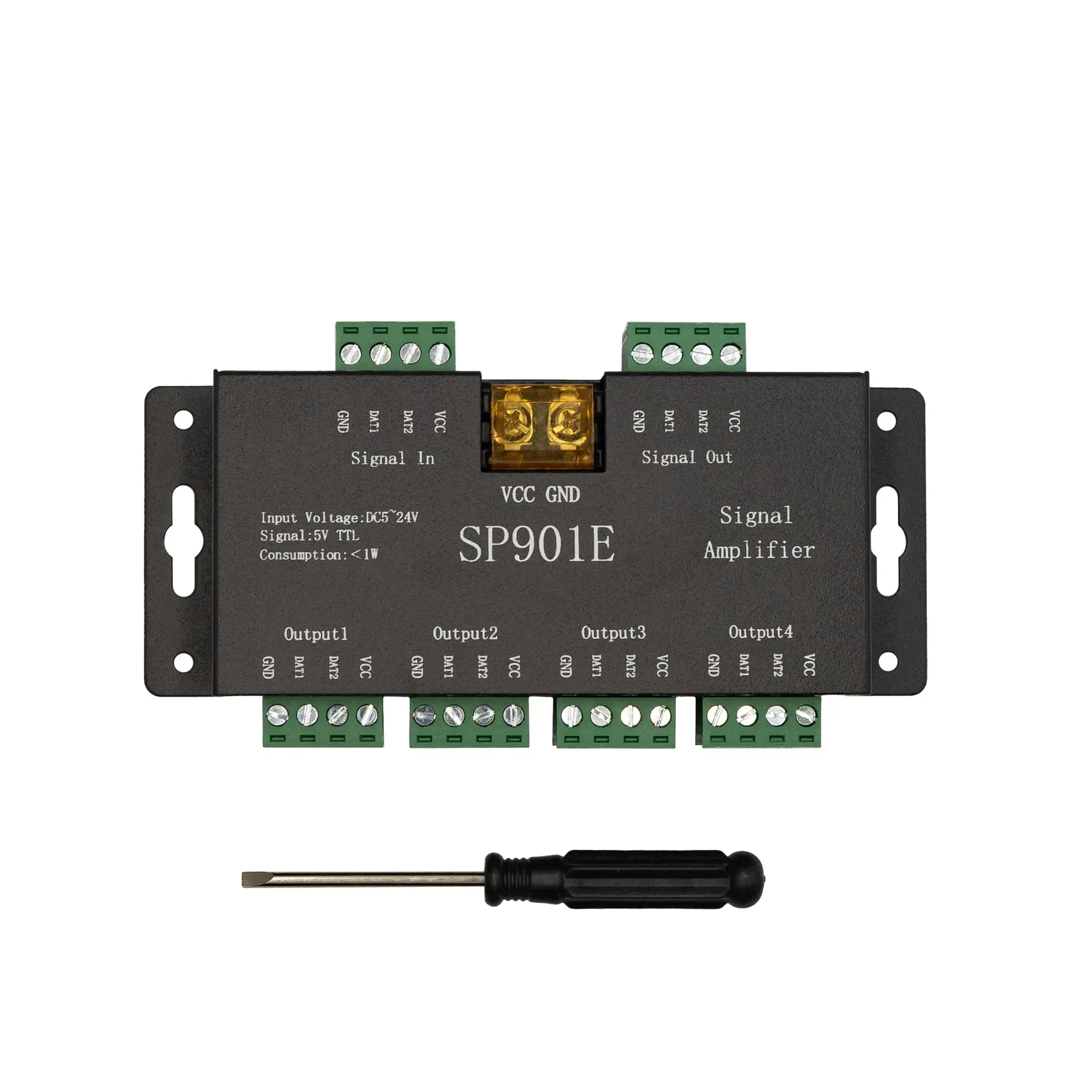

Підсилювач сигналу SP901E SPI RGB 5-24V

Підсилювач сигналу SP901E SPI RGB призначений для стабілізації та розширення цифрового сигналу керування адресними світлодіодними стрічками. Він використовується в тих випадках, коли довжина стрічки або кількість пікселів перевищує допустиме значення одного контролера, що може призводити до спотворення сигналу.

Основні характеристики:

1. Робоча напруга: 5–24V
2. Вихідні канали:
   • 8 каналів – для однопровідних стрічок (WS2812B, SK6812 та ін.)
   • 4 канали – для двопровідних стрічок (APA102, SK9822 та ін.)
3. Підтримувані чіпи: WS2811, WS2812B, SK6812, WS2813, WS2815, APA102, SK9822, LPD8806, UCS1903 та ін.
4. Максимальна споживана потужність: <1 Вт (тільки для логіки)
5. Ступінь захисту: IP20
6. Розміри: 140×56×28 мм
7. Гарантія: 12 місяців

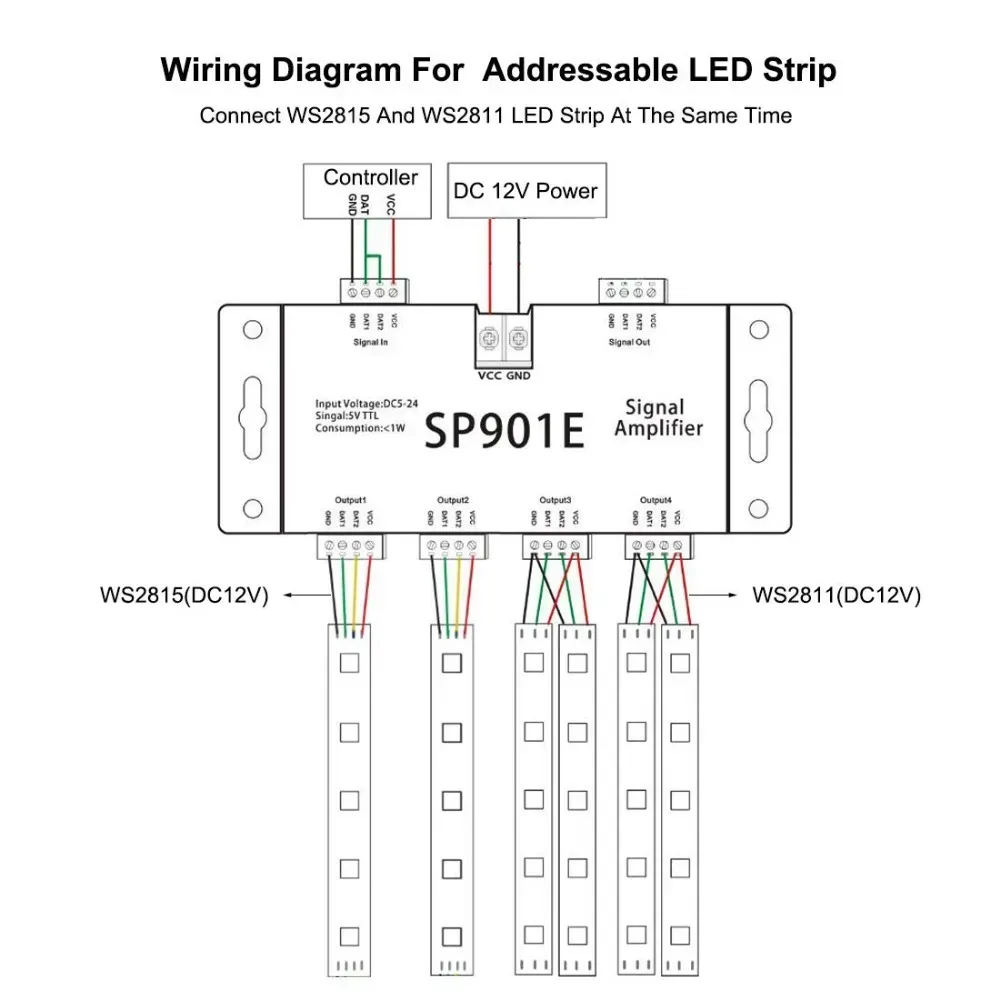

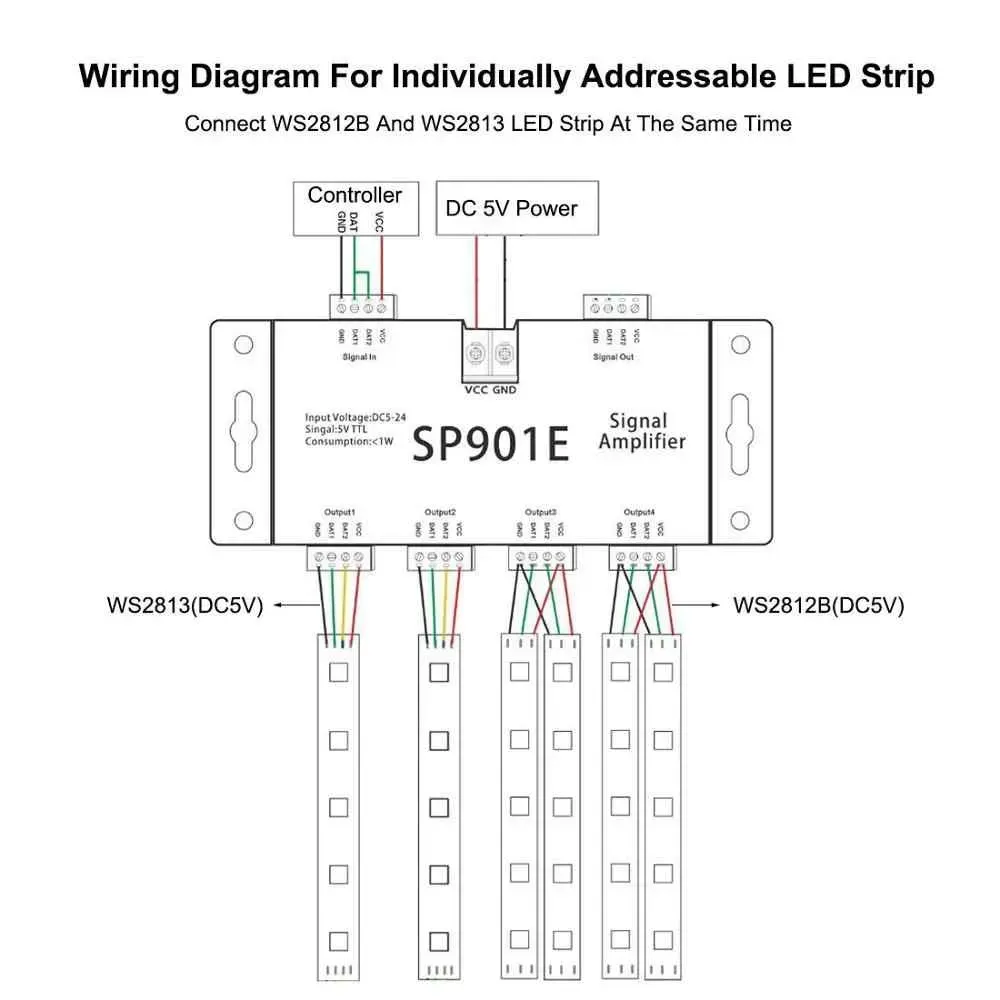

Особливості підключення:

• Підсилювач не передає живлення на стрічку, а лише підсилює та синхронізує цифровий керуючий сигнал.
• Живлення до світлодіодної стрічки подається окремо безпосередньо від блока живлення.
• Завдяки підтримці широкого діапазону напруг (5–24 V) пристрій сумісний з різними типами стрічок.

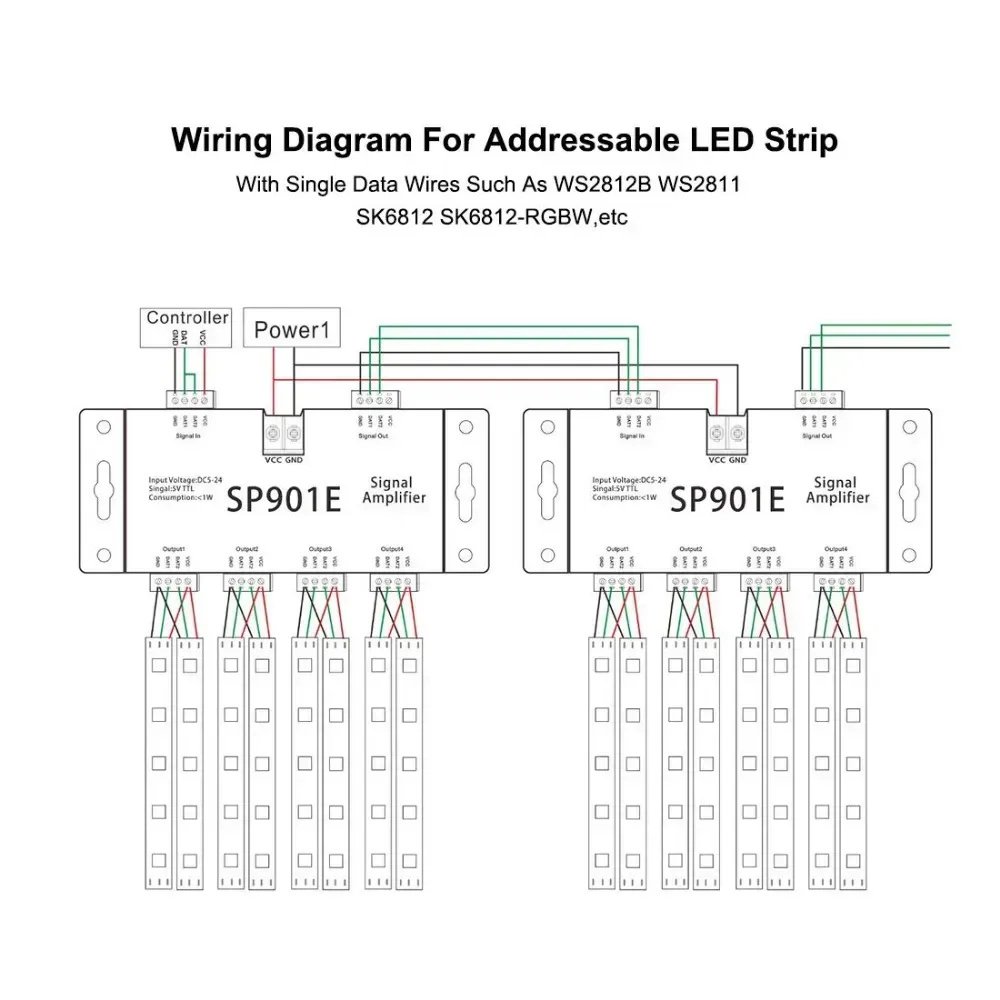

• Може використовуватись у системах з кількома підсилювачами для масштабних інсталяцій.

Застосування:

• Розширення сигналу під час підключення довгих адресних стрічок
• Синхронізація світлових зон з одного контролера

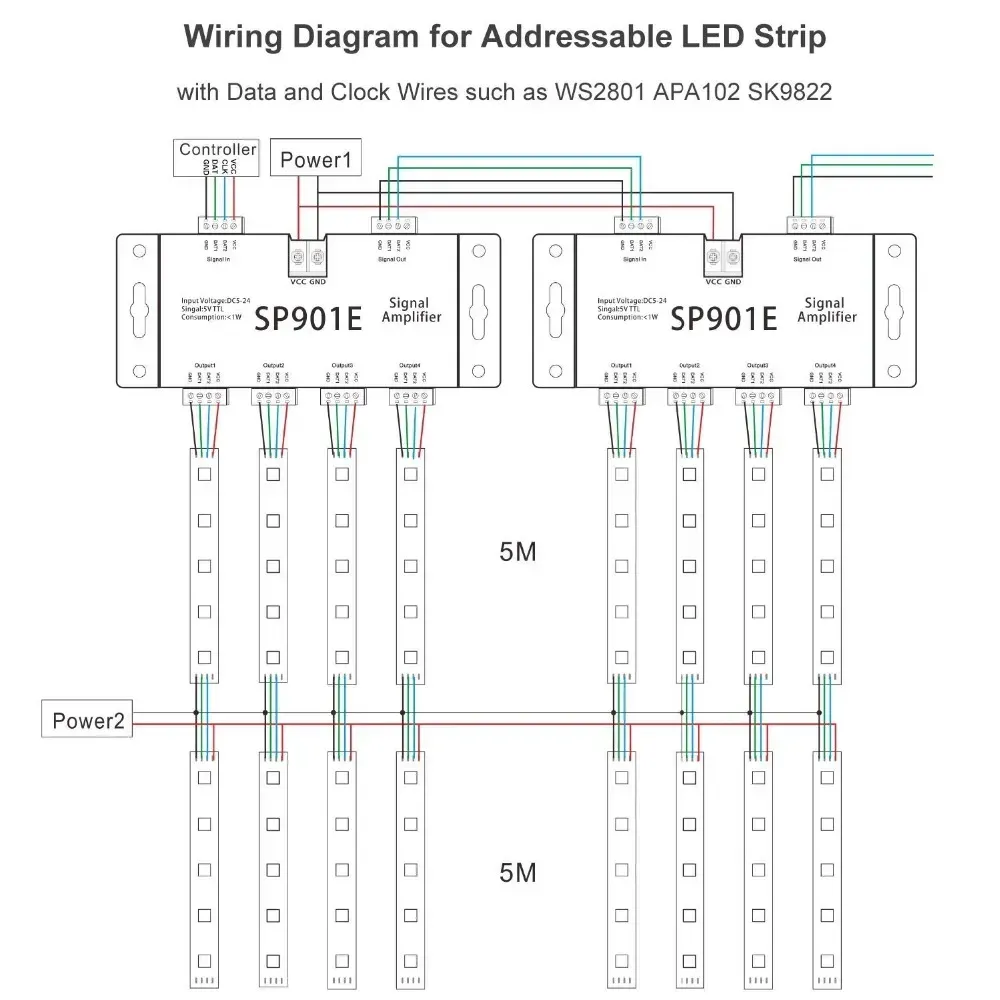

• Інсталяції з кількома блоками живлення

Важливі зауваження:

• Підсилювач не обмежує потужність усієї системи – вона визначається типом стрічки та блоком живлення.
• При використанні стрічок з високим споживанням (наприклад, WS2812B – до 0.3 Вт на піксель), важливо правильно розрахувати блок живлення та передбачити розподілене живлення по стрічці.
• Не рекомендується подавати живлення стрічки через підсилювач – підключення живлення має відбуватися безпосередньо.
